產品介紹

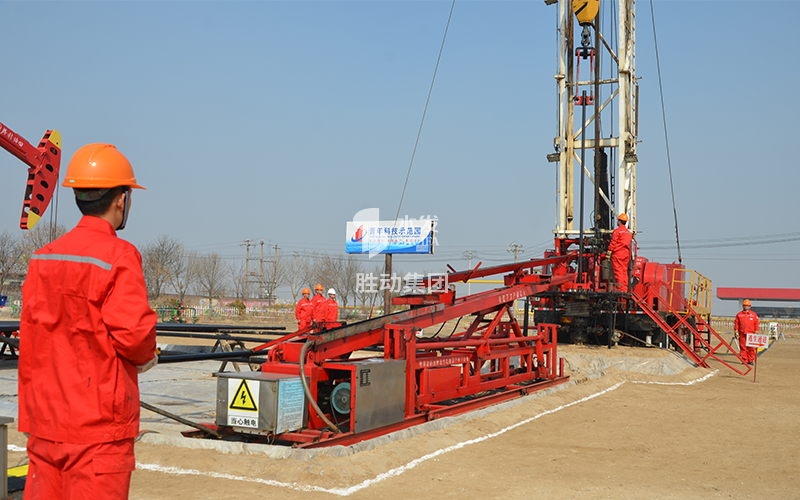

SDSSJ-0.3-4.5型管桿自動運輸機主要是用于不壓井作業時，抽油桿、油管等細長桿件在管排架和操作平臺之間的自動化輸送。

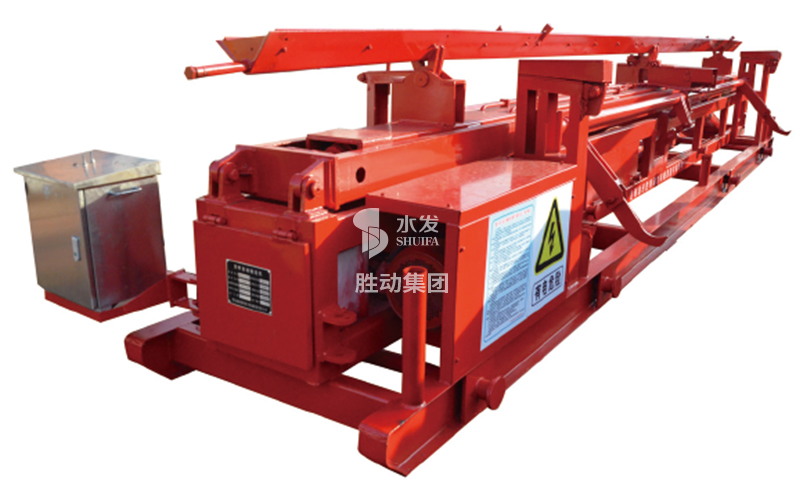

輸送機包括機體、液壓系統、電氣控制系統等三部分組成。其中機體包括機架總成、上料架、一節舉升機構、二節伸縮機構、V型滑道總成等五部分；液壓系統包括電機泵組件、液壓閥、液壓油缸及液壓管線等；電氣控制系統有防爆柜、控制柜、遙控器。一體化電動液壓系統設計，電動液壓系統集成布置于機架主體之上。
適用范圍：
(1) 操作平臺高度：2m～4.5m
(2) 油管規格：2-3/8″、2-7/8″、3-1/2″、4″
(3) 抽油桿規格：5/8″、7/8″、3/4″、1″、1-1/2″
(4) 油管、抽油桿長度：8m～10m
功能特點
| 【完全機械化作業】 | 【安全可靠、性能穩定】 |
完全實現了機械化作業，大大降低了作業工人的勞動強度。 | 運行可靠，提高工人勞動效率及作業安全性。較傳統送管方式可減少一名作業工人。 |
| 【技術先進，操控性好】 | 【保護功能齊全】 |
| 智能控制、操作簡潔，具有學習錄入、自動運行、手動運行三種工作模式。可在50米范圍內遙控操作。 | 具有液壓系統過壓保護、電控系統防爆、短路、過壓、欠壓、過流、過熱、輸入缺相等保護措施。 |
技術參數
| 產品型號 | SDSSJ-0.3-4.5 | 整機質量 | 3500kg |
| 額定起升負荷 | 300kg | 額定壓力 | 10MPa |
| 電器總功率 | 11.5kW | 最大遙控距離 | 50m |
| 額定電壓 | 380V | 額定電流 | 23A |
| 額定頻率 | 50Hz | 行駛最高車速 | IP55 |
| 舉升打開時間 | ≤25S | 全部收回時間 | ≤20S |
| 整機外形尺寸 | 8500×1300×1150（收攏狀態 ）(mm) | ||
| 底座支撐面 | 8500×1300 | ||
| 一節最大舉升角度 | 16.5° | ||
| 二節最大伸縮行程 | 2.5m | ||
| 工作位最大高度 | 4.5m | ||
